直流屏概述

直流屏中的充電設備：充電設備首要擔任完結溝通與直流之間的相互切換，一同包含對體系根底功用的施行，充電設備一般裝備有過電流，過電壓，欠電壓，過熱、短路等保護功用。蓄電池組：蓄電池組是變電站的動力來歷，擔任為電力體系的工作供應安全可靠地電能，蓄電池是一種可以多次重復使用的化學能源，通過將電池中儲備的化學能轉化為電能供應負荷，這是蓄電池的放電現象，以電能的形式開釋完畢之后，蓄電池連接充電器接受直流電能，將接受的電能轉化為化學能，這一進程稱之為蓄電池的充電。饋線支路：饋線支路起到分配電流電源給各個支路，饋線開關為各支路供應保護效果。監控體系：監控體系是直流屏中最為重要的一部分，擔任對直流屏內諸多不同單元以及蓄電池組的監測和控制作業，監控設備可以記載直流屏實時工作的參數，便當作業人員根據參數的改動對體系的工作情況作出判別與處理，監控體系屬于全主動辦理模塊，可以對直流電源體系實施徹底智能化的辦理和控制，監控模塊還可以對下級設備上報的各種信息進行實時顯現，包含體系的收集數據、設置參數等，監控模塊還有設置功用，完成監控模塊或者上下級設備工作參數的設置。

直流屏的效果

I、直流屏是給信號及遠動設備、微機保護及主動設備、事端照明、斷路器分合閘操作供應直流電源的可靠電源設備。直流屏是一個獨立的電源，在外部溝通電間斷的情況下，由蓄電池組繼續供應直流電源，保證體系設備的正常工作，假如直流屏出現故障問題，變電站（配電室）將失掉體系繼續正常工作的時機，失掉直流電源供電的10KV斷路器將無法主動跳閘，電源體系的瞬間短路，給配電室設備帶來巨大危險。

II、直流屏的用電負荷極為重要，對供電的可靠性要求很高，直流屏的可靠性是保證配電室安全工作的決定性條件之一。

III、在體系發生故障，站用電間斷的情況下，假如直流電源體系不能可靠地為作業設備供應直流作業電源，將會發生不可估量的丟掉。

1.項目概略、作業現場及周邊情況；已構成出產安全危險，需及時進行維修。

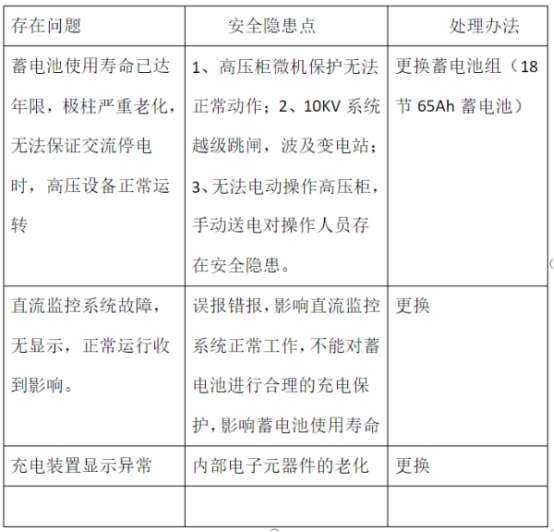

2.現配電室直流屏存在問題

針對上述存在問題，應及時對直流屏進行保護與改造，保證10KV設備的正常工作，防止誤動作或越級跳閘，使問題擴大。
