直流屏作為一個常見設備，許多職工對其不是很了解，因此就幾個直流屏常見的問題在此共享下。

一．直流屏的常見類型以及作用。

常見類型：廠家許多，類型許多，了解下，具體以常見供給說明書為準。

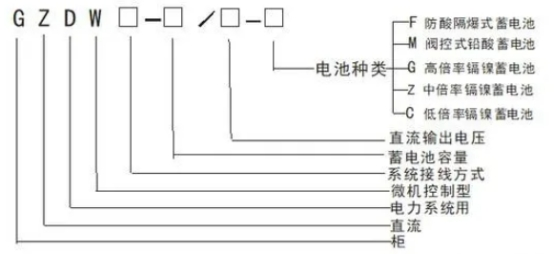

常見類型

作用：

直流屏是智能化直流電源產品（具有遙測、遙信、遙控）可實現無人值守，能滿足正常運行和保障在事故狀態下對繼電保護、自動裝置、高壓斷路器的分合閘、事故照明及計算機不間斷電源等供給直流電源或在交流失電時，通過逆變裝置供給交流電源。

（一般而言，放置于高壓配電房，供給操作電源，特別是給綜保供電，因?yàn)樵诟邏哼M(jìn)線柜沒有合閘之前母線上是沒電了，二次線路上就更沒電了，當然也有在進線柜進線端配備PT的做法，可是交流電源沒有直流電源安穩可靠。）

二．直流屏的容量。

AH (安時)是電量的單位。

電量Q=I*t。I就是電流，t就是時間。

毫安就是電流的單位，時就是小時，1安=1000毫安。

電量定義為電池的放電電流（安或毫安）與放電時間（小時）的乘積，如10安時表明能夠1安電流持續供電10小時，或以10安電流持續供電1小時，等等。

總歸,假如這個數字越大,里面貯存的電量就越多，能夠用的時間就越長,充電的時間也會越長。

三．KM和HM的差異。

許多人看高壓圖紙，比方看中置柜的圖紙的時分，就會有疑問，問為啥這個操作電源還要分兩種乃至好幾種，還有LN等等？

這兒是因?yàn)樨?fù)載的不同所以挑選了不同的供電辦法。

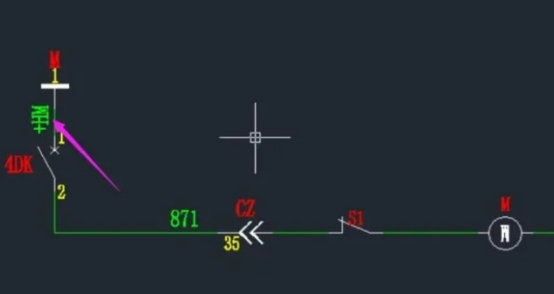

KM

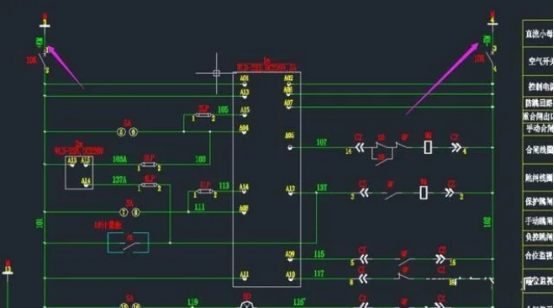

HM

KM和HM都是直流屏供給的直流電源，HM一般單獨供給應儲能電機。

關于小母線，也是咱們比較獵奇或許難以理解的地方，這兒給咱們總結下，

高壓柜頂小母線的根數和設計有很大聯系，常用的有電壓互感器、控母、合母、交流電源、信號小母線等等，

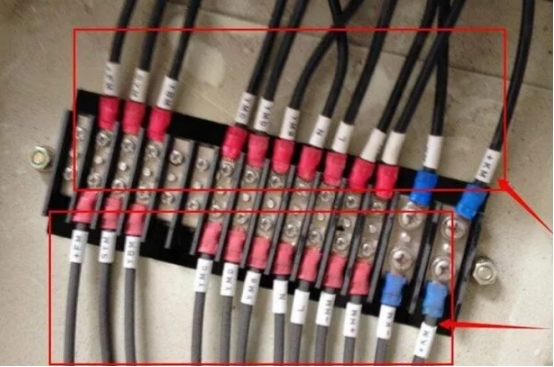

小母線

小母線分為直流小母線和交流小母線。

直流小母線電源取自直流屏，開關柜的合分閘控制和微機綜保等重要電源均取自直流小母線，用直流的目的就是為了保護供電的可靠性，突發斷電仍然能作業。

交流小母線主要為柜內照明和加熱除濕供電，這部分電要求不高，所以用交流。

四．浮沖和均沖的差異。

1．浮充作業原理：當電池處于充溢狀態時，充電器不會間斷充電，仍會供給恒定的浮充電壓與很小浮充電流供給電池，因?yàn)?，一旦充電器間斷充電，電池會天然地開釋電能，所以運用浮充的辦法，平衡這種天然放電，小型UPS通常選用浮充方式。

2．均充作業原理：以定電流和定時間的辦法對電池充電，充電較快。在專業保護人員對電池保養時經常用的充電方式，這種方式還有利于激活電池的化學特性。

五．直流屏的作業原理。

（1）正常情況下，由充電單元對蓄電池進行充電，且一起向經常性負載（綜保、智能控制等控制設備）供給直流電源。

（2）當控制負荷或許動力負荷需求較大的沖擊電流（如斷路器的分、合閘），由充電單元和蓄電池一起供給直流電源。

（3）當變電所等交流電源中止時，由蓄電池組單獨供給直流電源。

許多人會糾結作業原理，其實也能夠?qū)W習研討，可是作為大多數的一個運用者來說，知道直流屏作用以及怎么運用等根本就行。
