跟著國家電網的大力打開和智能電網概念的提出,對直流操作電源體系提出了更高的要求,現有直流屏體系適用性靈活性不強,只能集中式供電、占地面積大等缺陷已越來越無法滿意現代電力打開的需求,一同,又跟著現代電力監控技術的大力打開,電力體系毛病停電時刻一般不逾越2h,因此,傳統直流屏能量糟蹋和本錢糟蹋的狀況越來越嚴峻。在這樣的大環境下,本文提出了一種并聯均流型,配備靈活性高、節能、環保、安全的直流操作體系,為電力體系的打開貢獻一份力氣。
1傳統直流屏體系組成和作業原理
1.1體系的組成
傳統直流屏體系,一般由交通輸人單元充電單元、微機監控單元、電壓調整單元.絕緣督查單元、電池巡顯單元、直流饋電單元,以及蓄電池組等組成。
1.2體系的作業原理

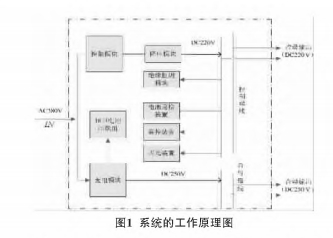

體系的作業原理,如圖1所示。
從圖1可以看出:蓄電池組有必要由18~20節蓄電池組成,控母和合母的輸出電壓不一樣,操控模塊的電壓通過降壓回路降為220V輸入到控母,給操控回路供電,充電模塊輸出的電壓為250V左右,一是,給電池進行充電;二是,直接輸入到合母,給合母回路供電。所以,控母和合母是不可互用的,用戶在運用時,有必要留心辨明負載該接入控母仍是合母,具有必定的不安全性。電池選用串聯的辦法,因此,當某一個電池出現問題的時分,整個供電體系能量削弱或者無法供應能量一同,選用串聯的辦法不能實現對單個電池進行活化的功用,無法最大程度前進電池的壽數。所以,傳統直流屏跟著電力體系的打開,無論是從本錢操控,仍是節能環保概念上,都已逐步體現出它的害處,有必要有一種新式的產品來更好的替代它。
2根據均流體系的并聯型直流屏根柢作業原理及運用
2.1根據均流體系的并聯型直流屏體系組成
根據均流體系的并聯型直流屏由交通輸入單元、智能均流電源單元.微機監控單元、直流饋電單元,以及蓄電池組等組成。蓄電池組一般只需4~8節電池(220V直流體系),可根據負載狀況裝備。
2.2根據均流體系的并聯型直流屏體系根柢作業原理

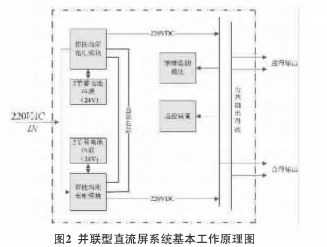

根據均流體系的并聯型直流屏體系根柢作業原理,如圖2所示。
2.2.1交通輸入單元
因?yàn)殡姵氐臄?shù)量的削減,所需充電電流大大削弱,所以本文所論說的根據均流體系的并聯型直流屏無需選用380V三相供電辦法,既簡化了供電辦法,又降低了交通輸入的能量要求,比傳統直流屏至少削減了50%的能量需求。
2.2.2智能均流電源模塊單元

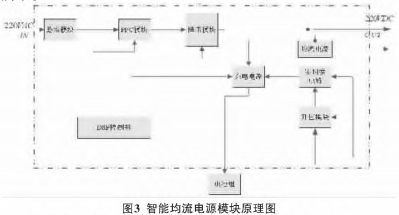

智能均流電源模塊,包含了整流回路、DSP操控回路、充電回路、升壓回路、均流回路等單元,作業原理,如圖3所示。
交通輸人后通過整流,PFC功率要素調整,降壓輸出直流220VDC給負載供電,一同,給充電回路供應動力給電池充電,電池(兩節)通過升壓回路轉化成直流220VDC,通過零切換回路給負載供電,各個智能均流電源模塊通過均流母線連接到公共輸出母線,每個智能均流電源模塊均勻扭負負載所需的電流,一同又起到在線備用的效果,使得模塊壽數更長,體系更安全。傳統直流屏的充電模塊選用的是后備用辦法,當1臺出現問題,另1臺才開端作業,這樣必然會形成壽數遭到必定的影響。
2.2.3電池組單元

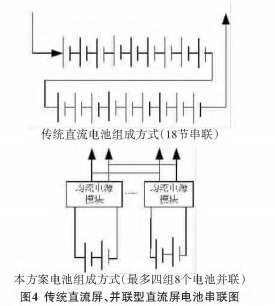

根據均流體系的并聯型直流屏不再選用多節電池(18節)直接串聯的辦法進行后備,而是兩個串聯后,通過智能均流電源模塊單元轉化后并聯輸出(最多4組8節電池),單個電池組可通過智能均流電源模塊單元進行活化和處理,處理了傳統直流屏無法對單個電池進行處理和活化,大大提高了電池的壽數。一同,電池?cái)?shù)量的減少,既降低了本錢,又愈加環保。
直流饋電單元

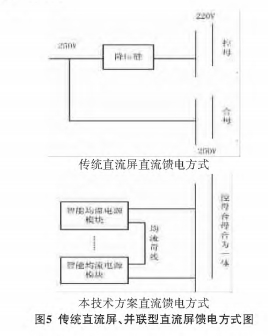

傳統直流屏控母和合母因?yàn)殡妷翰还餐?,?fù)載要嚴厲區別,比方,微機維護.指示燈等有必要接入控母,斷路器分合閘、儲能電機等負載有必要接人合母。本文所論說的技術控母和合母的電壓等級共同,并聯輸出,可互用,便當用戶的運用。傳統直流屏、并聯型直流屏饋電辦法,如圖5所示。
2.4根據均流體系的并聯型直流屏的運用
因?yàn)楦鶕?jù)均流體系的并聯型直流屏選用并聯均流技術,可根據負載狀況對模塊和電池?cái)?shù)量進行增減,因此,它既適用于開關柜及負載數量較大的場合,如發電廠、變電站等,又適用于開關柜及負載數量較小的場合,如小型開閉所用戶終端等,為用戶供應一種性價比極高,裝備靈敏的新式電力設備。
3結語
通過上述對比,本文所提出的技術計劃與傳統技術比較,在保證了為操控母線和合閘母線可靠供電的前提下,節省了蓄電池的運用數量,避免了蓄電池的擱置糟蹋,節省了本錢;同時,避免了因單節蓄電池?fù)p壞形成的整個蓄電池組無法正常供應直流電源的缺陷。又可根據實際需要,靈敏設置蓄電池的裝備數量和挑選電池參數,商場運用規劃更廣。選用多電源并聯供電辦法為操控母線或合闡母線供電,有用保證了供電的可靠性,維修檢測也更為便當。
