直流屏在變電站是很關鍵的設備，平常要多留意調查,留意直流屏報警窗口的提示，長于分析和排查，爭取可以更方便地查找毛病點，快速地處理毛病，保證電力體系的安全。

1直流屏故障現象

(1) 中央信號屏:預告報警鈴響。

(2) 集控臺:“直流系統異?！惫庾峙票尘傲翞殚冱S色燈。

(3) 整流器屏:輕故障報警燈亮、重故障報警燈亮;蜂鳴器報警見圖6,查看當前運行狀態為停電、整流器輸出為零;查看報警故障為負荷低電壓異常、浮充低電壓異常。

(4)電池屏:報警燈亮，電池電壓低于203v，電池電壓持續下降中。

2直流屏的故障分析和處理

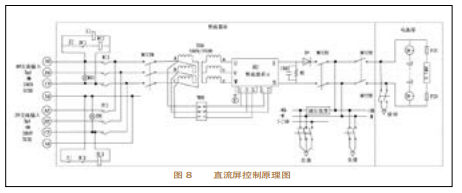

根據上述現象，由于整流器輸出為零，蓄電池的浮充充電和均衡充電都無法進行，且負荷輸出是由蓄電池供給的，蓄電池只有輸出沒有輸入，如圖4所示。當浮充電壓低于2336V，而未及時進行浮充充電時，此時表現為，浮充低電壓反常，圖6中報警顯示為輕毛病﹔直流電源體系負荷輸出電壓設定值為209v，當直流輸出低于209V時，表現為負荷低電壓反常，圖6中報警顯示為重毛病。咱們對照直流屏操控原理圖（如圖8所示)，先查看是否有溝通輸入，圖8中的IXD溝通輸人指示燈被點亮，表明溝通輸入正常。然后打開整流器柜后門，發現變壓器TRR及整流器單元的作業嗡嗡聲都消失，闡明變壓器前端整流器溝通輸入開關MCCBR處無電壓輸人，用萬用表丈量，承認此處無電壓。歸納以上兩點，可以確定毛病部分就出在兩路電源主動切換部分。首先用萬用表量得溝通輸入電源三相電壓正常。然后丈量l#觸摸器ICJ上端，電壓指示正常，而測其下端時,電壓顯示為零。這闡明觸摸器的主回路觸點ICJ未接通，即觸摸器線圈未帶電,即1#電源操控回路ZJ-2CJ-ICJ未接通。在ZJ-2CJ-ICJ回路中,因2電源無電，2#回路中的2*觸摸器2CJ一直是不帶電的，即闡明2CJ常閉觸點一直是閉合的，那么問題就出在中心繼電器Z常開接點或l#觸摸器lCJ線圈上了。先丈量中心繼電器Z線圈，線圈帶電作業正常，量得2CJ線圈上無電壓指示，最終將毛病器材確定在中心繼電器ZJ的常開接點上。由于中心繼電器Z線圈帶電，ZJ的常開接點應吸合，仔細調查，成果卻發現中心繼電器常開觸點Z變形錯位，盡管線圈吸合了，觸點也動作了，可是觸點底子沒有觸摸上，而導致1#操控回路ZJ-2CJ-1CJ未接通。毛病點找到后，斷開1#溝通輸入電源，把變形的中心繼電器觸點矯正后，合上l溝通輸入電源，溝通觸摸器ICJ動作，整流器作業。整流器對蓄電池進行均衡充電（均衡充電字體被點亮)，負荷低電壓反常毛病主動免除，直流電源體系康復正常作業。當蓄電池電壓到達2336V以上時，均衡充電停止，進行浮充充電（浮充充電字體被點亮。

從此毛病中咱們可以看出，即便我臺存在2#溝通輸入電源,此毛病產生時，2#溝通輸入電源依然不能主動切換，原因如下:由于中心繼電器ZJ一直是帶電的，2#溝通輸入電源回路ZJ-1CJ-2CJ一直不通，使得2#溝通輸入電源觸摸器2C]主觸點不能接通，所以2#電源是無法切換的。
