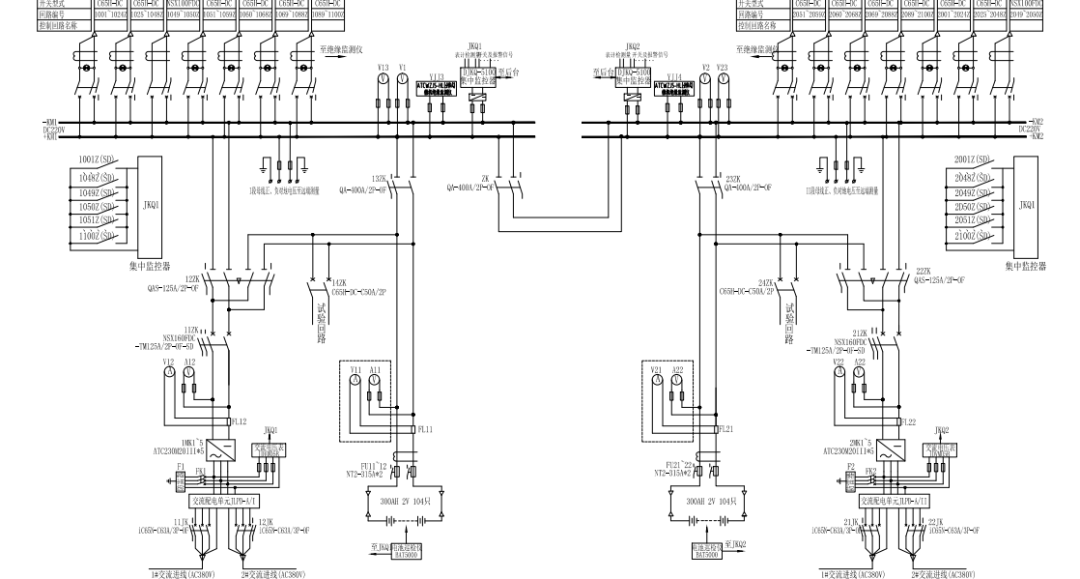

在220千伏變電站和緊張的110千伏變電站中， 站用直流屏系統一般接納兩電兩充（兩組蓄電池配兩套充電機）的建設。當對兩電兩充直流屏系統蓄電池組舉辦查對性充放電實驗或者舉辦大修時，往往需要將一套蓄電池組和充電機退出運行，由另一套蓄電池組和充電機帶全站負荷，待工作結束后再恢復，此過程稱為倒閘操作。

在直流屏系統倒閘操作過程中，操作人員除了嚴格按照倒閘操作票舉辦操作外，還應了解直流屏系統倒閘操作相關安全注意事變，并采取須要的安全措施，防止出現直流屏系統短路、失壓及人身觸電等事故。

倒閘前安全注意事變

1. 檢查兩套直流屏系統無變態報警信號。

若倒閘前其間一段直流母線存在接地故障。將兩段直流母線并排后，另一段正常直流母線也會接地，不利于直流屏系統正常運行。若倒閘前兩段直流母線均存在接地故障，將兩段直流母線并排后將發生兩點接地，可能導致維護誤動或許拒動，影響電網正常運行。因此，倒閘前必須承認兩套直流屏系統均無變態。

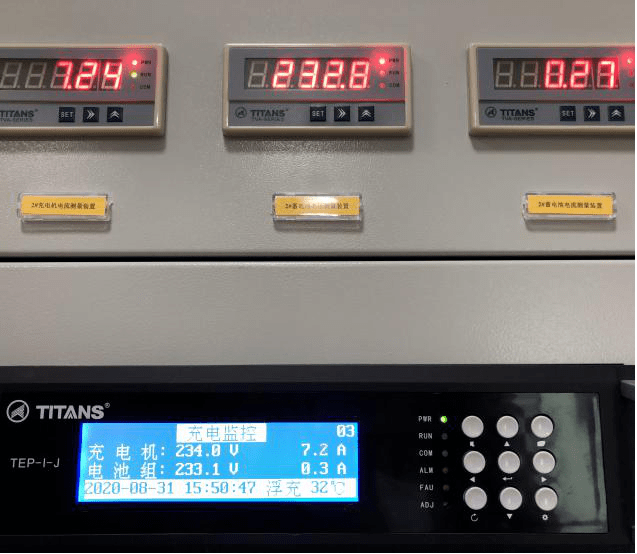

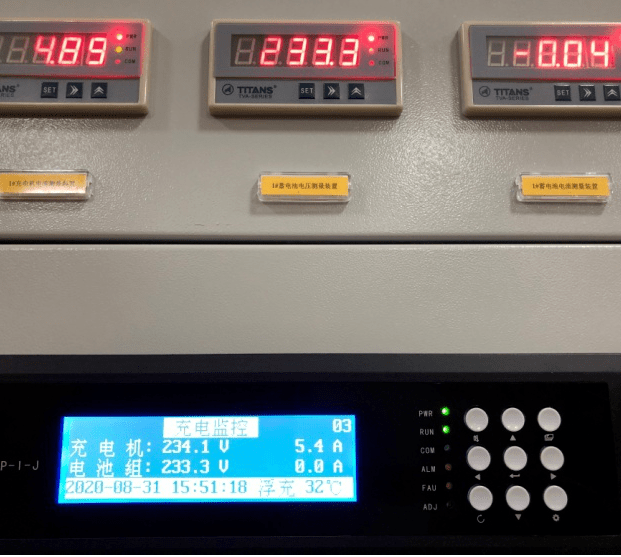

2. 查看兩組蓄電池組均在浮充電狀況。

若倒閘前一組蓄電池處于浮充電狀況，另一組處于均充電狀況。將兩段直流母線并列后，浮充電側充電機因為電壓低而閉鎖輸出，均充側充電時機瞬間接受兩段直流母線負荷以及兩組蓄電池的充電負荷，影響均充側充電機使用壽命。因此，倒閘前必須承認兩組蓄電池組均在浮充電狀況。

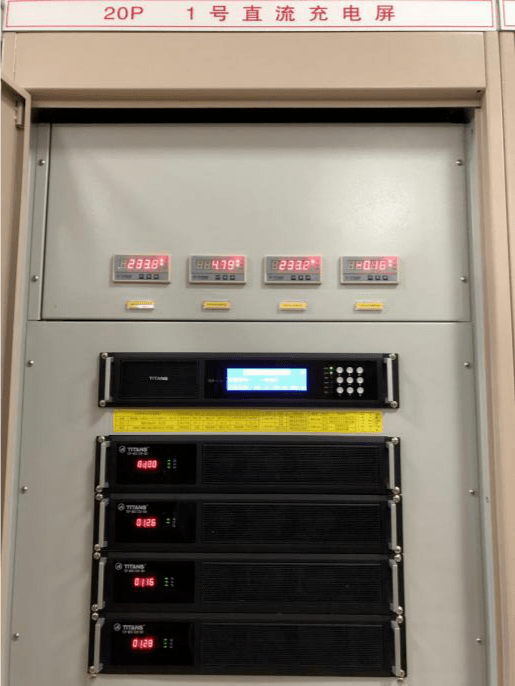

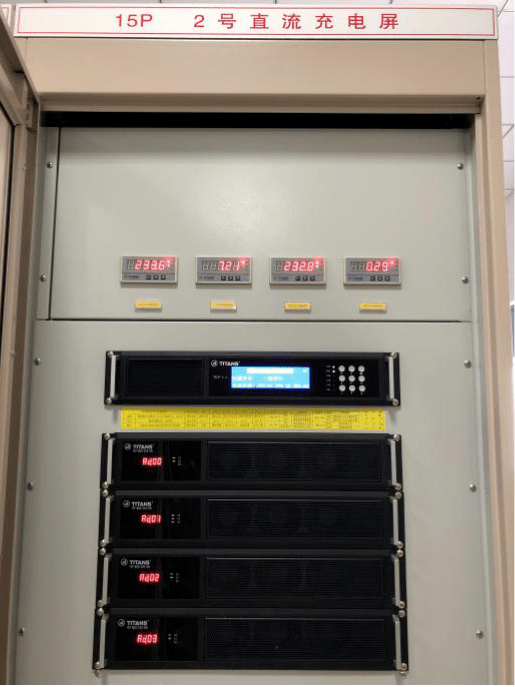

3. 查看兩套直流屏體系各自的兩路溝通輸入電壓正常，且溝通輸入切換設備能正常動作。

若溝通輸入切換設備無法正常切換，當退出蓄電池進程時，可能因站用溝通電源母線失壓而形成直流屏體系失壓。

4. 查看兩套直流屏體系直流母線壓差小于規定值，在本例中為2V。

若倒閘前將兩段直流母線壓差過大，將兩段直流母線并列后，電壓低側充電機由于電壓低而閉鎖輸出，電壓高側充電機和蓄電池會接受兩段直流母線負荷以及壓差過大帶來的瞬時沖擊電流，嚴峻時可能會形成充電機過流保護甚至損壞。

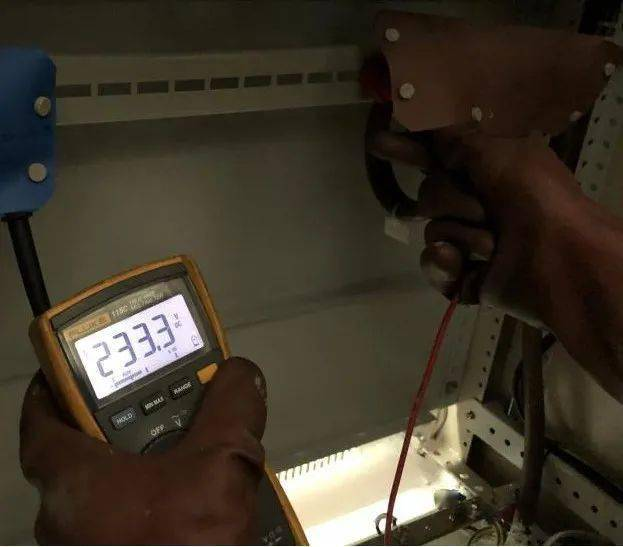

1#直流屏系統饋線屏電壓實測

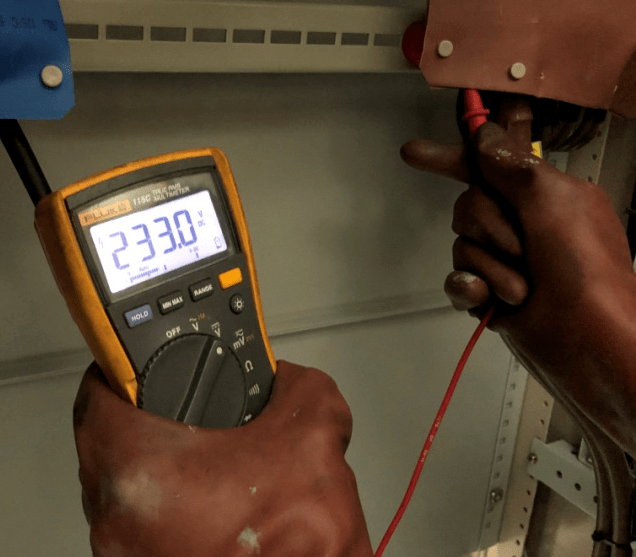

2#直流屏體系饋線屏電壓實測
